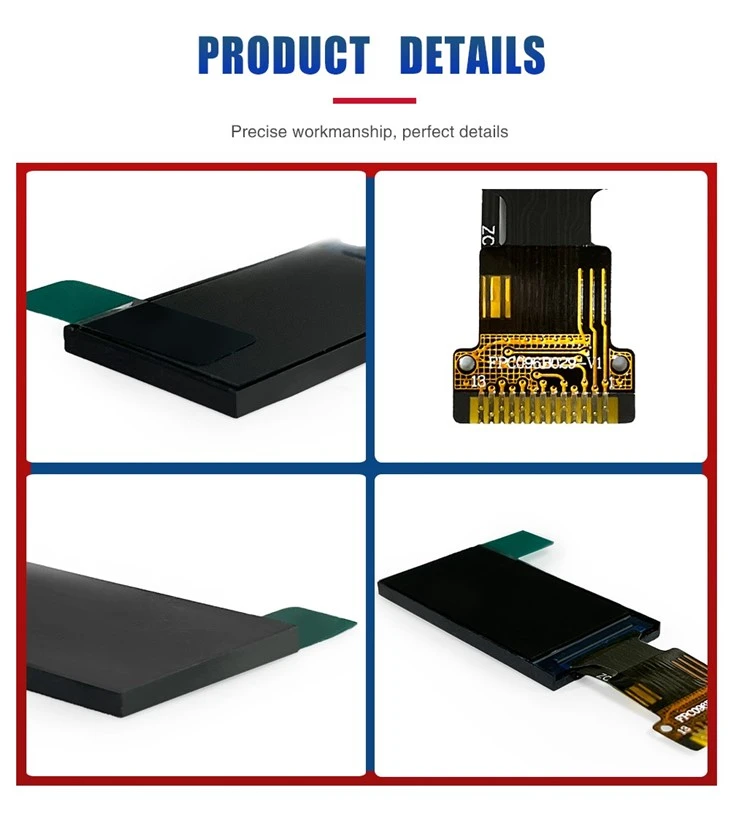

0,96 tommu TFT skjáeining

ENH-TV0096007ALýsing

Í heimi þéttra skjáa segir stærðin ekki alla söguna. Okkar0,96 tommu TFT skjáeiningsannar að framúrskarandi sjónræn frammistaða getur komið í ótrúlega litlum pakkningum. Þessi eining er hönnuð fyrir verkfræðinga, vöruhönnuði og framleiðendur sem krefjast gæða án málamiðlana og skilar lifandi 80×160 upplausn með IPS tækni sem jafnast á við tvöfalda stærð.

The0,96 tommu TFT skjáeiningtáknar ljúfa blettinn á milli sjónræns skýrleika og líkamlegs fótspors-sem gerir það að verkum að-valið fyrir snjallklæðnað, lækningatæki, IoT viðmót og iðnaðarstýringar þar sem hver millimetri skiptir máli.



Eftir margra ára rannsóknir og útboð á litlum-stærðar LCD-einingum hefur HSD0.96 0.96-tommu TFT-skjárinn verið ein af stöðugustu-söluvörum okkar með fullnægjandi viðbrögðum viðskiptavina. Það er ekki vegna þess að færibreytur þess eru töfrandi, heldur vegna þess að hún hefur náð fullkomnum „aðlögunarhæfni“ og „hagkvæmni“-margir jafningjar falla auðveldlega í gryfjuna „parameter stöflun“ þegar þeir búa til litla skjái, en horfa framhjá kjarnaþörfum innbyggðra atburðarása: auðveld samþætting, skýr sýnileiki og lítil orkunotkun. Þessi skjár fjallar nákvæmlega um alla þessa sársaukapunkta og öll tæknileg smáatriði hafa verið fínstillt miðað við endurgjöf okkar frá þúsundum prufuframleiðslu viðskiptavina.

Byrjum á skjákjarna þess, sem tekur upp IPS tækni-sem er ekki mjög algengt í 0,96-tommu stærðinni. Margir framleiðendur nota ódýrari TN skjái til að stjórna kostnaði, en við reyndum þá í árdaga og komumst að því að TN skjáir standa sig illa í tækjum sem hægt er að nota. Lítilsháttar breyting á sjónarhorni veldur litabjögun og lélegu skyggni, sérstaklega fyrir heilsuarmbönd sem aldraðir nota. Sjón þeirra er nú þegar léleg og litabjögun hefur bein áhrif á gagnalestur. Þess vegna kröfðumst við þess að nota IPS. Í raunverulegum prófunum er sjónarhornið yfir 80 gráður í allar áttir ekki fræðilegt gildi frá rannsóknarstofunni; það er ákjósanlegasta færibreytan sem við ákváðum eftir að hafa endurtekið stillt festingarhornið með því að setja skjáinn upp á armbandshlíf með mismunandi sveigju. Jafnvel þegar það er borið á úlnliðnum, hvort sem það er skoðað beint eða frá hlið, sýna tölurnar og táknin enga litabrenglun og birtuskilin haldast stöðug. Viðskiptavinir sem hafa notað TN skjávalkosti hafa gefið sérstaklega augljós viðbrögð um þetta atriði.

Upplausnin er 80(RGB)×160 pixlar. Þessi færibreyta kann að virðast venjuleg, en þegar hún er sameinuð litafköstum IPS, er hún meira en nóg fyrir 0,96-tommu skjá. Margir viðskiptavinir spyrja upphaflega hvort pixlafjöldinn sé of lágur, en með raunverulegri kembiforrit okkar er pixlaþéttleiki þessarar upplausnar alveg skýr til að sýna grunnupplýsingar eins og hjartsláttartíðni, skrefafjölda og kraft, og getur jafnvel sýnt einföld litatákn. Þar að auki eykur það ekki akstursþrýsting eða orkunotkun vegna of hárra punkta - þegar allt kemur til alls eru flestir litlir skjáir notaðir í flytjanlegum tækjum og jafnvægið milli orkunotkunar og skýrleika er mikilvægara en einfaldlega að stafla upplausn. Þess má geta að RGB lóðrétt rönd pixla fyrirkomulag er sérstaklega fínstillt af okkur og veitir nákvæmari litafritun en venjulegt fyrirkomulag. Þetta er sérstaklega mikilvægt til að sýna viðvörunarliti eins og rauðan og grænan, sem gerir það hentugt fyrir stöðutilkynningar í lækningatækjum.

Skautunarstillingin er lítill hápunktur þessa skjás og það er smáatriði sem við fínstilltum fyrir notkun utandyra-„Efri Matt 83 gráður / Lægri birta-Aukandi 7 gráður“ er ekki geðþóttaákvörðuð horn. Í árdaga greindu sumir viðskiptavinir frá því að skjárinn hefði miklar endurskin utandyra, sem gerði það erfitt að sjá, jafnvel með sólskýli. Við prófuðum skautara í meira en tugi sjónarhorna og settumst að lokum á 83 gráðu efri mattan skautara. Það dregur ekki aðeins úr endurkasti skjásins heldur hefur það ekki áhrif á birtustig skjásins og veitir jafnvel smá fingrafaraþol, sem útilokar þörfina á viðbótar yfirborðshúð og sparar framleiðslukostnað viðskiptavina. 7 gráðu lægri birtustig-hönnun er hagnýtari: hún getur á áhrifaríkan hátt bætt miðlun bakljóss án þess að auka orkunotkun bakljóss, og tryggt að skjárinn sé áfram vel sýnilegur jafnvel í lítilli-orkustillingu, sem er mikilvægt fyrir rafhlöðuknúin tæki sem eru-knúin. Ennfremur hefur þessi uppsetning alls ekki áhrif á fullan sjónarhornsforskot IPS, þannig að jafnvægi næst á milli hagkvæmni og notendaupplifunar.

Rekla-IC sem notaður er er NV3022B, flís sem við höfum notað í meira en þrjú ár, sem má líta á sem „stöðugt líkan“ í litlum-skjárekla. Margir jafnaldrar mæla með ódýrari ökumannsflögum, en við höfum prófað þá-þeir flísar skortir annaðhvort samþættingu, sem krefjast viðbótar jaðarrása sem auka R&D erfiðleika og kostnað viðskiptavina, eða hafa óstöðuga lága-aflsstillingu, sem veldur auðveldlega flökt á skjánum og myrkvun. Kosturinn við NV3022B liggur í mikilli samþættingu þess: innbyggða-GRAM getur bara stutt full-litaskjá í 80×160 upplausn, sem útilokar þörfina fyrir auka ytri geymslu. Það styður einnig SPI raðviðmótið, sem þarf aðeins 4 merkjalínur (CLK, DIN, CS, DC) ásamt afli og jörðu til að ná samskiptum. Með færri pinna er þægilegt fyrir viðskiptavini að lóða og kemba. Sérstaklega fyrir -þvingaða innbyggða hönnun er hver pinna dýrmætur og viðmótshönnun þessarar flísar getur hjálpað viðskiptavinum að spara mikið af GPIO tilföngum. Að auki er lítill-aflsstillingin mjög stöðug. Raunveruleg mæling okkar sýnir að í svefnstillingu getur orkunotkunin farið niður í örampera. Ásamt baklýsingu skjásins getur það lengt endingu rafhlöðunnar mjög á flytjanlegum tækjum, sem er ein af meginástæðunum fyrir því að margir notendur notendabúnaðar velja það. Annar punktur er að það er fullkomlega samhæft við ST7735S-viðskiptavinir sem áður þróuðu forrit með ST7735S geta aðlagað þau beint án stórra breytinga, sem sparar mikinn tíma í rannsóknum og þróun. Þetta er líka samhæfingarhönnun sem við héldum vísvitandi eftir langtímasamskipti við viðskiptavini-.

Umhverfis- og víddarfæribreytur kunna að virðast eins og hefðbundnar forskriftir, en á bak við hvert gildi er íhugun okkar á raunverulegum notkunarsviðum. Notkunarhitasviðið er -20 gráður til +70 gráður og geymsluhitasviðið er -30 gráður til +80 gráður. Þetta svið er ekki tilfallandi merkt; það er staðfest með endurteknum hitaáfallsprófunum okkar (hjólreiðar frá -20 gráðu til +70 gráður) og lágum-hitageymsluprófum að þessi skjár geti virkað stöðugt í köldu útiumhverfi í norðurhluta Kína og heitum verkstæðum í suðurhluta Kína án svartra skjáa eða skjáröskunar. Áður fyrr notaði viðskiptavinur það í IoT-skynjara utandyra-skjáir annarra vörumerkja myndu upplifa hæga svörun og litabrenglun í lághitaumhverfi á veturna, en þessi skjár hélst stöðugur, sem er eitt af orðsporinu sem við höfum safnað. Hvað varðar mál, er 14,04 mm × 27,95 mm × 1,53 mm (lengd × breidd × þykkt) fyrirferðarlítil stærð sem er fínstillt af okkur miðað við hlífastærðir núverandi almennra tækja, heyrnartólahylkja og lítilla skynjara. Lengja hlutfallið er alveg rétt fyrir stangalaga hönnun og þykktin, sem er aðeins 1,53 mm, tekur varla upp innra tækið. Margir viðskiptavinir segja að stærð þessa skjás gerir kleift að gera vörur þeirra þynnri og léttari, sérstaklega snjöll armbönd og heyrnartólahulstur, þar sem þunnleiki hefur bein áhrif á upplifun notenda. Við fengum einu sinni viðskiptavin að þróa ofurþunnan snjallhring sem fann ekki viðeigandi skjá í upphafi. Þeir reyndu nokkra skjái af svipaðri stærð, en annað hvort fór þykktin yfir mörkin eða skjááhrifin voru léleg. Að lokum notuðu þeir þennan skjá, sem passaði fullkomlega við hlífarhönnun þeirra, og bilanatíðni við fjöldaframleiðslu var mjög lág.

Þegar kemur að gæðum og sérsniðnum er þetta líka kjarni kostur okkar sem framleiðanda. Margir viðskiptavinir koma til okkar, ekki bara fyrir venjulegan skjá, heldur til að sérsníða í samræmi við sérstakar vöruþarfir þeirra. Sérsniðnarþjónusta okkar er ekki bara einföld aðlögun breytu; í staðinn veitum við viðskiptavinum sanngjarnar hagræðingartillögur byggðar á margra ára hagnýtri reynslu okkar. Til dæmis er venjuleg birta 350cd/m², en ef viðskiptavinur er að búa til tæki utandyra sem krefjast meiri birtu, mælum við með því að stilla það í 500-800cd/m² á meðan baklýsingu hringrásarinnar er fínstillt til að forðast of mikla orkunotkun. Fyrir lækningatæki ætlum við að stinga upp á and-glampa og-fingrafarameðferðum til að bæta læsileika skjásins í læknisfræðilegu umhverfi. Að auki, varðandi lengd og lögun FPC, og gerð tengis, hafa margir viðskiptavinir sérstakt innra tækjarými. Við munum sérsníða FPC leiðina og lengdina í samræmi við hlífarteikningarnar sem þær gefa og jafnvel stilla tengistöðuna til að tryggja slétta uppsetningu og draga úr endurvinnsluhraða meðan á prufuframleiðslu stendur. Ennfremur er MOQ okkar lágt-jafnvel þótt viðskiptavinur þurfi aðeins heilmikið af stykkja fyrir sýnisprófun, getum við skipulagt framleiðslu, sem er mjög vingjarnlegt fyrir sprotafyrirtæki eða viðskiptavini sem framkvæma frumgerðarsannprófun.



Til að vera heiðarlegur eru upplýsingarnar á þessum skjá ekki neitt ótrúlegar. En það er orðið okkar kjarnavara vegna þess að við skiljum virkilega viðskiptavini okkar og aðstæðurnar sem þeir eru að vinna í. Við höfum séð allt of marga viðskiptavini enda með langar rannsóknir og þróunarlotur og háa bilanatíðni í fjöldaframleiðslu, allt vegna þess að þeir völdu skjái sem litu vel út á pappír en var sársauki að nota í raun. Og við höfum horft á fullt af keppendum sem halda bara áfram að stafla forskriftum á meðan að hunsa grunnþarfir innbyggðra forrita.

Sérhver tæknileg smáatriði á þessum HSD0.96 skjá-hlutum eins og fínstillingu IPS sjónarhorns, vali á skautunarhorni, samhæfni IC-drifa, jafnvel víddarvikmörk-kom frá raunverulegum-heimsnotkunartilfellum sem við höfum lent í og ​​betrumbætt með tímanum. Aðalatriðið er að auðvelda viðskiptavinum að vinna með.

Það er kannski ekki besti litli skjárinn sem til er, en hann er örugglega sá sem passar best við innbyggðar aðstæður og leysir í raun vandamál fyrir viðskiptavini. Það hefur verið hugmyndafræði okkar eftir öll þessi ár af gerð lítilla LCD-skjáa: forskriftir eru grunnurinn, en notagildi er það sem skiptir máli.





● OEM&ODM ● ENGIN MOQ ● SÝNIS Á LAGER ● PRÓFNVÖLD VALKJÁLST















LEIÐBEININGAR

HLUTI	MÁL	UNIT
Stærð	0.96	tommu
Yfirlitsstærð	14.04x27.95x1.53	mm
Rekstrarhitastig	-20 gráður - +70 gráður	gráðu
Geymsluhitastig	-30 gráður - +80 gráður	gráðu
Upplausn	80x160
