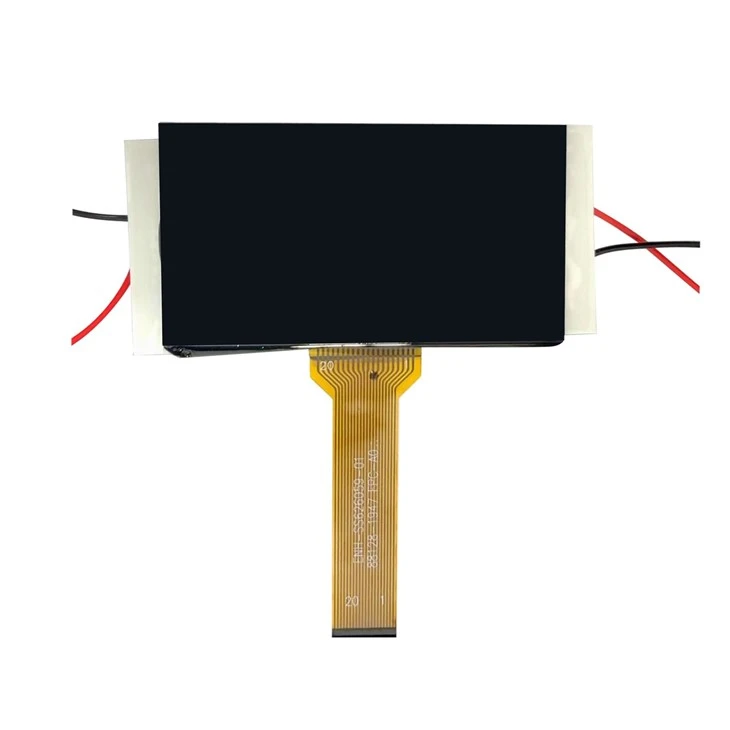

VA Segment LCD Module 2.9in

ENH-SS626059-01



VA Segment LCD Module 2,9 tommu skilar djúpri-svörtu, hárri-skyggnuupplifun sem lætur vörur líða meira úrvals – án þess að kosta og flókið fullkominn TFT skjá. Leyfðu mér að leiðbeina þér í gegnum það sem aðgreinir þessa einingu, hvar hún skarar fram úr og hvernig við sníðum hana fyrir raunverulega-heimsforrit.

Fyrst skulum við kynna grunnforskriftir og notkunarsviðsmyndir þessarar vöru.

Tæknilegar breytur

Skjástilling: VA / Sendandi / Neikvætt

Útsýnisleið: Klukkan 12

Drifaðferð: 1/4 duty, 1/3 bias, Vlcd=3.3V

Vinnuhitastig: 0 gráður ~ +50 gráður

Geymsluhitastig: -10 gráður ~ +60 gráður

Gerð tengis: FPC



Útskýring á lykilbreytum

12:00 útsýnisáttþýðir að skjárinn skilar bestu birtuskilum og læsileika þegar hann er skoðaður að ofan. Þessi stefna er sérstaklega valin fyrir bílatækjaklasa og stjórnborð sem eru festir í eða undir augnhæð. Fyrir notkun í mælaborði þar sem ökumaður skoðar skjáinn úr sitjandi stöðu, veitir klukkan 12 ákjósanlegt jafnvægi milli varðveislu birtuskila og læsileika.

Drifaðferð: 1/4 Duty, 1/3 Bias, 3,3V
1/4 vinnulotan gefur til kynna að 4 algengar rafskaut séu margfölduð með rafskautum í röð í tíma-raðmynstri. Þetta margföldunarkerfi er iðnaður staðall fyrir hluta LCD-skjáa með miðlungs flóknum hætti, sem jafnar fjölda íhluta með IC-getu ökumanns. 1/3 hlutdrægni uppsetningin tryggir samræmda hluta andstæða yfir hita- og spennubreytingum.

3,3V Vlcd er sérstaklega hannað fyrir nútímaleg-máttur örstýringarkerfi. Ólíkt 5V útgáfum sem krefjast hæðarbreytinga eða aðskildra rafmagnsbrauta, tengist 3,3V uppsetningin beint við I/O spennu ESP32, STM32 og annarra 3,3V-rökpalla – útilokar ytri íhluti og lækkar kerfiskostnað.

Umsóknarsviðsmyndir

Bílatækjaklasar:12:00 útsýnishornið er tilvalið fyrir uppsetningu á mælaborði. VA LCD-skjáir sýna hraða ökutækis, umferðarupplýsingar, hreyfibreytur og viðvörunarvísa. Mikil birtuskil tryggir læsileika við mismunandi birtuskilyrði, allt frá björtu sólarljósi til næturaksturs.

Læknatæki:Handfestir glúkósamælar, blóðþrýstingsmælar, hitamælar og sjúklingaeftirlitstæki njóta góðs af mikilli birtuskilum og neikvæðum skjáhönnun. Skýr sjónræn aðskilnaður á milli bakgrunns og persóna dregur úr lestrarskekkjum í heilsugæslustöðvum.

Iðnaðar stjórnborð:Þrýstimælar, flæðimælar, hitastilliskjáir og prófunarbúnaður treysta á stöðugleika og læsileika einingarinnar. Öflug bygging og höggþolin hönnun gera það að verkum að það hentar vel í gólfum verksmiðju.

Hleðslustöðvar og orkubúnaður:Skjáir fyrir sólarhleðslutæki, rafhleðslustöðvar fyrir rafhleðslustöðvar og stöðumælar rafhlöðu nota VA-skjáinn með mikilli-birtuskilum til að lesa skýrar upplýsingar um spennu, straum og-hleðslustöðu-.

Snjall heimilistæki:Stjórnborð loftræstingar, örbylgjuofnar, stöðuskjár kaffivélar og tímamælir fyrir þvottavélar samþætta þessa einingu fyrir skýrt og fagmannlegt notendaviðmót.

Raftæki:FM útvarpsskjáir, skjáir fyrir MP3 spilara bíla og snjallmælikvarða njóta góðs af ofur-mjórri rammahönnun og framúrskarandi birtuskilum.

Helstu eiginleikar og hagnýtir kostir

Hár-neikvæð birting– VA tækni skilar dýpri svörtu og meiri birtuskilum en dæmigerðir TN-hlutakóðaskjáir. Neikvæða skjáhönnunin (svartur bakgrunnur með björtum stöfum) tryggir að tölur, stafir og tákn séu greinilega aðgreindar í hvaða birtuskilyrði sem er. Þetta er afgerandi kosturinn sem gerir VA að ákjósanlegu vali fyrir hágæða hljóðfæra- og stjórnunarforrit.

Breitt sjónarhorn- Bjartsýni VA uppbyggingin veitir breiðara sjónarhorn en TN skjáir. Innihald er áfram skýrt og læsilegt, jafnvel þegar það er skoðað frá hlið eða í horn. Þetta er sérstaklega mikilvægt fyrir bifreiðatæki, séð frá sitjandi ökumannsstöðu, og fyrir stjórnborð sem eru sett upp í mismunandi stefnum.

Lítil orkunotkun– Einingin notar orku-skilvirka LCD og LED lýsingartækni. 3,3V drifspennan er sérstaklega fínstillt fyrir nútímaleg örstýringarkerfi með litlum-afli, sem gerir eininguna hentuga fyrir rafhlöðuknúin tæki eins og flytjanleg hljóðfæri, snjallúr og sólarorkubúnað-.

FPC tengi fyrir sveigjanlega samþættingu– FPC (Flexible Printed Circuit) tengið veitir sveigjanleika í hönnun fyrir þröng rými og flókið skipulag. Ólíkt stífum pinnatengjum gerir FPC kleift að staðsetja skjáinn óháð aðal PCB - mikilvægur kostur þegar skjárinn verður að passa inn í óreglulega girðingu eða þegar PCB er staðsett annars staðar í tækinu. Hægt er að aðlaga staðlaða FPC uppsetningu fyrir lengd, útgöngustefnu og úthlutun pinna til að passa við sérstaka vélrænni hönnun.

3,3V lágspennu-drif- 3,3V Vlcd er hannaður fyrir beina tengingu við nútíma örstýringar án þess að skipta um hæð. Þetta einfaldar PCB hönnun, dregur úr fjölda íhluta og lækkar heildarkostnað kerfisins.

12:00 Bjartsýni– Sjónhornið er sérstaklega fínstillt fyrir forrit þar sem notandinn skoðar skjáinn að ofan, svo sem mælaborð og stjórnborð fyrir bíla.

Stöðugleiki í iðnaði-– Einingin notar hágæða LCD-efni og driftækni. Einingabyggingin er öflug, höggþolin-og skilar áreiðanlegum árangri í flóknu iðnaðar- og bílaumhverfi. Hver lota gangast undir alhliða virkniprófun til að tryggja stöðug skjágæði.

Vöruupplýsingar og sérstillingarvalkostir

Neikvæð VA skjár– Svarti bakgrunnurinn með björtum stöfum skapar úrvals, hágæða sjónræn áhrif. Djúpsvarti bakgrunnurinn þegar slökkt er á honum blandast dökkum ramma, sem gerir skjáinn óaðfinnanlegur og samþættur.

FPC tengi- FPC (Flexible Printed Circuit) tengið veitir sveigjanleika í hönnun. Staðlaðar stillingar innihalda botn-útgang FPC með sérstökum pinnaúthlutun. Sérsniðnir FPC valkostir eru fáanlegir fyrir lengd, útgöngustefnu og gerð tengis.

Stuðningur við fjöl-þáttaskjá- Einingin styður tölur, bókstafi, tákn og sérsniðin tákn. Hlutaskipulag getur innihaldið tölur, einingar (V, A, kWh, gráður), hagnýt tákn og vörumerki.

Baklýsingavalkostir– Styður hvíta, bláa, græna, rauða eða marglita LED-baklýsingu-. Hægt er að stilla birtustig til að passa við mismunandi birtuskilyrði í umhverfinu. Baklýsingin er hönnuð fyrir jafna lýsingu og langan líftíma.

Sérhannaðar hlutaskipulag- Viðskiptavinir geta tilgreint fyrirkomulag á tölum, táknum, táknum og lógóum. Stuðningur við ó-rétthyrnd glerform er fáanleg fyrir hringlaga eða sérlaga hljóðfæri.

Áreiðanleikaeiginleikar– Einingin notar hágæða LCD-efni með sannaðan stöðugleika. Uppbyggingin er fínstillt fyrir höggþol og langtíma-endingu. Hátt-hitastig og lágt-hitapróf tryggir stöðuga frammistöðu á öllu rekstrarsviðinu.

Lágmarks pöntunarmagn

Staðlaðar einingar (engin aðlögun): 1.000 stykki

Sérsniðnar einingar: 3.000 stykki (lægri MOQ samningsatriði fyrir tilraunaverkefni)

Sýnapantanir: 1–5 stykki, með sýnishornsgjaldi að nafnverði (endurgreiðanleg gegn framleiðslupöntun)

Aðlögunarferli

Viðskiptavinur gefur upp teikningar eða forskriftir (útlínustærð, glerþykkt, skautunartegund, skjástilling, gerð tengis, hitastig, spenna, skoðunarstefna, akstursskilyrði)

Verkfræðiskoðun og verkfærahönnun (2–3 vikur)

Sýnaframleiðsla (1-2 vikur)

Samþykki sýnis og fjöldaframleiðsla (3-5 vikur)

Tilbúinn til að sérsníða VA Segment LCD eininguna þína?

VA Segment LCD Module 2,9 tommu veitir mikla-skyggni, neikvæða skjáafköst sem krafist er af hágæða bíla-, læknis- og iðnaðarforritum – á broti af kostnaði við fulla TFT skjái. Með sveigjanleika í FPC-tengi, 3,3V lágspennudrifi og yfirgripsmiklum aðlögunarmöguleikum fyrir uppsetningu hluta, FPC-hönnun, lit á baklýsingu og sjónarhorni, er þessi eining hönnuð til að uppfylla sérstakar vörukröfur þínar.

Hafðu samband við verkfræðingateymi okkar með teikningar þínar og upplýsingar. Innan 48 klukkustunda færðu ítarlega tilvitnun, þar á meðal verkfærakostnað fyrir NRE, verð á-einingaverði yfir magnþrep og bráðabirgðaúttekt á hönnun.













LEIÐBEININGAR



HLUTI	MÁL	UNIT
Tegund	VA	tommu
Skoðunarhorn	12 0' Klukka
Yfirlitsstærð	37,5x64x5,6(mm)	mm
Drif IC	--
SKJÁRMÁTTUR	VA/Sendandi/Negativ
Tengi	FPC
Rekstrarhitastig	0 gráður - +50 gráður	gráðu
Geymsluhitastig	-10 gráður - +60 gráður	gráðu
Akstursaðferð	1/4 skylda, 1/3 hlutdrægni,
Baklýsing	4 STK HVÍTAR LEDS
