1,42 tommu TFT LCD eining

ENH-TV0142I001Lýsing

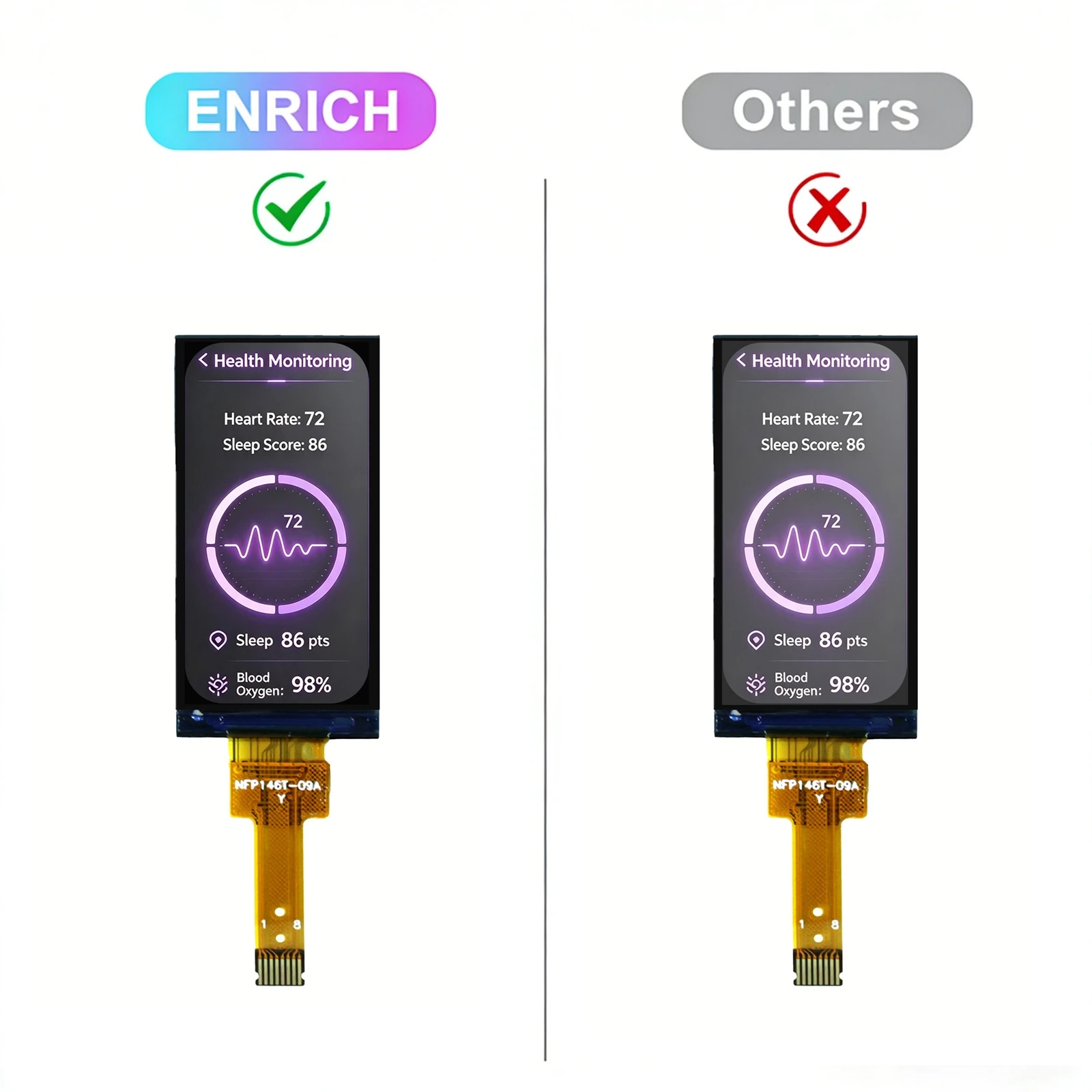

Þegar þú ert að velja litla-stærðarskjái skiptir líkamleg stærð augljóslega máli, en innri frammistaða skiptir ekki síður miklu máli. 1,42 tommu TFT LCD einingin okkar kemur með skörpri 80×160 upplausn, IPS fullum sjónarhornspjaldi og virkar óaðfinnanlega með hinum vinsæla ST7735 stýrikerfi. Þökk sé fyrirferðarlítilli stærð passar það mjög vel í snjallúr, nothæfan búnað og færanleg prófunartæki.

Hvort sem þú ert verkfræðingur að smíða nýjar klæðanlegar frumgerðir eða kaupandi sem kaupir skjái fyrir fjöldaframleiðslu, þá skilar þessi LCD-eining traustan árangur, stöðugan áreiðanleika og mikinn sveigjanleika til að passa við verkefnisþarfir þínar. Við skulum ganga í gegnum helstu forskriftir þess og kosti.

Vörulýsing og dæmigerð forrit

Tæknilegar breytur

Tegund skjás: 1,42" TFT LCD Skoðunarafköst: Allar áttir (IPS Panel) Polarizer: Gegnsætt, Venjulega svartur bílstjóri IC: ST7735 Vinnuhitastig: -20 gráður ~ +70 gráður Geymsluhitastig: -30 gráður ~ +80 gráður Baklýsing: Tvöföld hvít ljósdíóða, 40mA @ 3,3V Dæmigert Dimm: 3,3V Dæmigert: B0,3V Vikmörk: ±0,2 mm

Sundurliðun helstu sérstakra

80×160 upplausnÞessi 1,42 tommu skjár ber 80×160 pixla, um það bil 126 PPI. Í þessum formstuðli gefur upplausnin skarpan texta, skýr tákn og slétt grafík. Það er fullkomið til að sýna tíma, ýttu tilkynningar, hjartsláttargögn og einföld notendaviðmót á wearables. Hlutfallið 1:2 virkar líka frábærlega fyrir lóðrétt skipulag sem er mikið notað á snjallúrum og líkamsræktarböndum.

IPS All-Angle ViewingHann er byggður með IPS tækni og heldur stöðugum litum og birtuskilum, sama frá hvaða sjónarhorni þú skoðar hann. Venjuleg TN spjöld dofna auðveldlega þegar þau eru skoðuð til hliðar, en IPS spjaldið okkar helst læsilegt. Notendur geta skoðað snjallúrið sitt á hvaða úlnliðshalla sem er og rekstraraðilar geta skoðað færanleg tæki frá hliðinni án þess að eiga erfitt með að sjá efni.

ST7735 IC bílstjóriST7735 er þroskaður, almennt notaður bílstjóri meðal vélbúnaðarframleiðenda og framleiðenda. Það keyrir á SPI samskiptum og inniheldur innbyggða-GRAM, svo þú þarft ekki auka utanáliggjandi ramma biðminni flís. Nóg af tilbúnum-söfnum styðja þennan IC, eins og Adafruit ST7735 og ST7735_LTSM fyrir Arduino. Hönnuðir geta einnig fundið stöðuga MicroPython rekla fyrir ESP8266 og Raspberry Pi Pico.

4-víra SPI tengi4-víra SPI krefst aðeins SCL, SDA, DC, CS merki auk orku og jarðtengingar. Það sparar fullt af GPIO auðlindum á örstýringum - gríðarlegur plús fyrir vörur sem hægt er að nota þar sem PCB pláss er alltaf þröngt.

350 cd/m² birtaMeð hefðbundinni 350 cd/m² birtustigi er auðvelt að lesa skjáinn innandyra og í meðalbjörtu umhverfi. Tvöfalda hvíta LED-baklýsingin dregur aðeins 40mA við 3,3V, sem gerir það að verkum að það passar vel fyrir rafhlöðuknúnar vörur-.

Breitt hitastigÞað virkar á áreiðanlegan hátt á milli -20 gráður og +70 gráður og hægt er að geyma það við hitastig á bilinu -30 gráður til +80 gráður. Það gerir það hentugt fyrir neytenda-, iðnaðar- og útibúnað sem stendur frammi fyrir hitabreytingum.

Sendandi venjulega svartur hamurÍ venjulega svörtum ham verða pixlar svartir án spennuinntaks. Þetta skilar dýpri svörtu og meiri birtuskilum. Það passar vel við viðmót fyrir dökka stillingu sem almennt sést á wearables og hjálpar til við að lækka heildarorkunotkun.

Umsóknarsviðsmyndir

Snjallúr og líkamsræktartæki1,42 tommu skjárinn með 80×160 upplausn sýnir tíma, skrefafjölda, hjartsláttarlestur, viðvaranir og virknigögn. IPS vítt sjónarhorn tryggja skýran sýnileika, sama hvernig notendur snúa úlnliðum sínum.

Snyrtilegur heilsuskjárPassar frábærlega fyrir blóðþrýstingsmæla, hjartalínurit búnað og púlsoxunarmæla, sem nýtir sér skýra mynd og litla orkunotkun.

Færanleg lækningatækiHandfestar greiningartæki, rafrænir hitamælar og glúkósamælar nota þessa einingu fyrir einfaldar, læsilegar gagnalestur bæði heima og á heilsugæslustöðvum.

IoT og snjall heimilistækiVenjulega samþætt í hitastilla spjöld, snjallskynjara og stjórnviðmót til að sýna-staðbundna stöðu í rauntíma.

DIY verkefni & STEM menntunSamhæft við Arduino, ESP32, STM32 og Raspberry Pi. Það er vinsæll kostur fyrir smíðar fyrir áhugamál og kennslusett.

Iðnaðar lófatölvurUppsett á flytjanlegum prófunarbúnaði, gagnaskrártækjum og kvörðunartækjum til að sýna færibreytur og leiðsöguvalmyndir.

Helstu styrkleikar vörunnar

Fyrirferðarlítið 1,42-tommu fótspor Lítil ytri stærðin hentar vélbúnaðarhönnun með takmörkuðu plássi. Hvort sem þú þróar snjalla hringi, líkamsræktarbönd eða færanlega skynjara, þá býður þessi skjár upp á nóg útsýnissvæði án þess að blása upp vörubygginguna þína.

IPS breitt sjónarhornspjald Litir og birtuskil eru stöðug frá öllum sjónarhornum. Þetta er nauðsynlegt fyrir úlnliðsbúnað þar sem notendur breyta stöðugt um sjónarhorn við daglega notkun.

ST7735 IC með ríkulegum þróunarauðlindum Þetta er einn af almennustu stýrikerfum í innbyggðri þróun. Tilbúin bókasöfn fyrir marga almenna vettvanga hjálpa verkfræðingum að fá skjáinn til að virka hratt og stytta þróunarlotur.

4-víra SPI sparar MCU pinna Lágmarkar pinnaupptöku á stýringar og skilur eftir auka GPIO tengi fyrir skynjara, hnappa og þráðlausar einingar.

Lítil orkunotkun 3,3V rekstrarspenna og lítill baklýsingustraumur virka vel fyrir rafhlöðu-knúin wearables. Venjulega hámarkar svartur háttur orkunýtni enn frekar fyrir dökka UI hönnun.

Sterk hitaþol Stöðug frammistaða við mismunandi hitastig fyrir neytenda-, iðnaðar- og útibúnað.

350 cd/m² staðlað birta Skilar góðu skyggni innandyra. Við getum líka útvegað há-birtuútgáfur til notkunar utandyra sé þess óskað.

RoHS samhæft Öll efni uppfylla RoHS staðla til að fullnægja alþjóðlegum rafrænum markaðskröfum.

Target Industries

Wearable raftækiSnjallúr, líkamsræktartæki, snjallhringir og heilsurekningar. Fyrirferðarlítil stærð kemur jafnvægi á birtingargetu og smækkaða vöruhönnun.

Lækning og heilsugæslaFæranlegir blóðþrýstingsmælar, glúkósamælar, púlsoxunarmælar, hjartalínurit tæki og hitamælar njóta góðs af skýru myndefni, breiðu sjónarhorni og lítilli orkunotkun.

IoT & Smart HomeHitastillar, loftgæðaskjáir, stjórnborð snjalltækja og sjálfvirknimiðstöðvar heima treysta á þessa einingu fyrir staðbundna stöðubirtingu og notendasamskipti.

IðnaðareftirlitHandfestir prófunartæki, kvörðunarbúnaður og færanleg gagnaritari. Breitt vinnsluhitastig þess passar við dæmigerð verksmiðjuumhverfi.

RafeindatækniSnjallar fjarstýringar, fyrirferðarlítill færanlegir spilarar og rafhlöðustöðuvísar.

Framleiðandi og menntamarkaðurVinnur með flestum almennum þróunarráðum. Núverandi opinn-söfn draga verulega úr vinnu við þróun ökumanna.

Sérstillingarvalkostir

FPC stillingarStaðlaðar einingar eru með gylltum-húðuðum FPC tengjum. Við getum stillt FPC lengd, úttaksstefnu byggt á skipulagi girðingarinnar og PCB hönnun.

BaklýsingalausnTvær hvítar LED gefa jafna lýsingu yfir virka svæðið. Staðlað birta nær 350 cd/m² við 40mA, 3,3V. Hægt er að stilla birtu og lit baklýsingu fyrir mismunandi umhverfisaðstæður.

Venjulega svartur sendandi pallborðPixels sýna hreint svart þegar þeir eru óvirkir, lyfta birtuskilum og koma með úrvals sjónræn áhrif, tilvalið fyrir dökka-mode wearables.

Vélræn aðlögunÞunnur líkami til að auðvelda samsetningu í þunnt hlíf. Við útvegum 2D vélrænar teikningar ásamt sýnum til að styðja við burðarvirkishönnun þína.

YfirborðsmeðferðAnti-glampahúð er staðalbúnaður til að draga úr endurkasti í björtu ljósi. Auka yfirborðsmeðferðir eru fáanlegar ef óskað er.

Innbyggt-ESD-vörnInnbyggðar ESD hringrásir halda einingunni stöðugri meðan á framleiðslu stendur og-langtíma notkun á vettvangi.

Vottanir

Samhæft við RoHS: Blý-frítt efni, hæft til sölu um allan heim

Samhæft við REACH: Uppfyllir efnaöryggiskröfur ESB

ISO 9001:2015: Vottað gæðastjórnunarkerfi

ISO 14001:2015: Vottað umhverfisstjórnunarkerfi

Sérsniðin þjónusta framleiðanda

Sem bein LCD verksmiðja styðjum við margar sérsniðnar breytingar fyrir þessa 1,42 tommu TFT einingu:

FPC sérsniðinStilltu snúrulengd, úttaksstefnu (neðst, hlið eða sérstakt horn), gerð tengis (ZIF, pinnahaus eða sérsniðnar púðar), festingargöt og gullfingurstærðir. Sérsniðin FPC verkfæri tekur venjulega 3–4 vikur.

SnertiskjálímingRafrýmd snertiplötur með FT3267 / CST826 IC eða viðnámssnertingu eru fáanlegar. Að bæta við CTP eykur heildarþykkt um u.þ.b. 0,6 mm. Optísk tenging og lofttenging eru bæði valfrjáls.

HlífðarglerHert hlífðargler með and-glampa, and-fingrafarahúð eða sérsniðinni silkiprentun fyrir lógó, ramma og aðgerðarmerki. Leiðslutími sérsniðinna glermóta er um 4–5 vikur.

Stilling á birtustigi og baklýsinguHefðbundin birta: 350 cd/m². Við getum þróað há-birtuútgáfur allt frá 600 cd/m² upp í 1000 cd/m² fyrir sterka útiljós. Breytingar gætu þurft að stilla LED magn eða ljósfilmulög.









● OEM&ODM ● ENGIN MOQ ● SÝNIS Á LAGER ● PRÓFNVÖLD VALKJÁLST

















LEIÐBEININGAR

HLUTI	MÁL	UNIT
Stærð	1.42	tommu
Yfirlitsstærð	36.52x18.08x2.08	mm
Rekstrarhitastig	-20 gráður - +70 gráður	gráðu
Geymsluhitastig	-30 gráður - +80 gráður	gráðu
Upplausn	80x160
