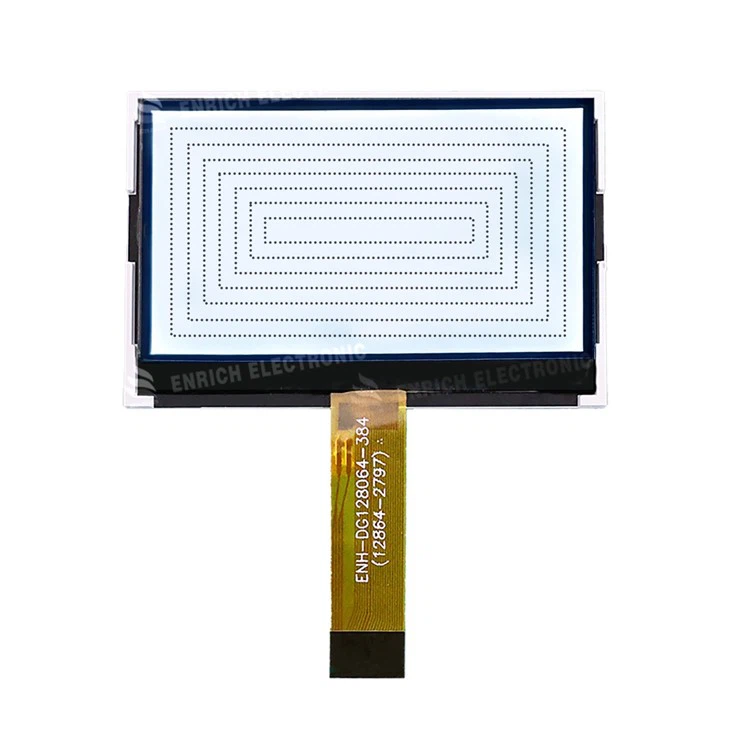

3,8 tommu Dot Matrix LCD Module Display

ENH-DG128064-384 Lýsing:

Þessi vara er mjög samþætt,-afkastamikil einlita grafísk punkta-fylkis LCD-eining. Það notar háþróaðaCOG (Chip On Glass)pökkunartækni, þar sem aðal ökumaður ICST7567er beint tengt við glerundirlagið, sem leiðir til þéttrar uppbyggingu og framúrskarandi áreiðanleika. Skjárinn notarFSTN (Film Super-Twisted Nematic)efni með ajákvæð skjár (hvítur bakgrunnur með svörtum stöfum)háttur, sem skilar skýrum, skörpum og-skyggnum sjónrænum frammistöðu á aKlukkan 6sjónarhorni. Með sínum staðli128 x 64 punktarupplausn, virkar það sem kjörinn kostur fyrir mannleg-vélaviðmót (HMI) í ýmsum innbyggðum tækjum, sérstaklega hentugur fyrir forrit sem krefjast birtingar á flóknum stöfum, sérsniðnum táknum og einföldum grafík.

Helstu hápunktar:

Áreiðanlegur bílstjóri:Notar staðaldrifið IC ST7567 í iðnaði-gæða, með fjölbreyttu leiðbeiningasetti fyrir sveigjanlega stjórn.

Skilgreint sjónarhorn:Sjónhornið klukkan 6 er fínstillt fyrir dæmigerðar notkunarstöður þar sem tæki eru skoðuð beint-á eða frá örlítið niður á við.

Hreinsa skjá:Jákvæði skjástillingin (hvítur bakgrunnur með svörtum stöfum) býður upp á pappírs-líka sjónræna upplifun við flestar birtuskilyrði, sem tryggir auðveldan læsileika.

Sterk smíði:COG ferlið útilokar þörfina fyrir hefðbundin zebra ræma tengi, sem eykur viðnám gegn titringi og raka.





Dæmigert forritasvið
Vegna framúrskarandi áreiðanleika, skýrra skjás og þroskaðra aksturslausna er þessari skjáeiningu víða beitt á eftirfarandi sviðum:

Iðnaðar sjálfvirkni og stýribúnaður:PLC stjórnborð, inverter spjöld, hitastýringar, hljóðfæri (eins og sveiflusjár, merkjagjafar) og iðnaðartölvur í framleiðslulínu.

Mæli- og eftirlitstæki:Raforkumælar, vatnsmælar, gasmælar, þrýstimælar, umhverfisvöktunartæki (hiti og raki, PM2,5, gasskynjarar).

Viðskipta- og skrifstofustöðvar:Póstkassar, biðraðir í banka, viðverukerfi, aðgangsstýringarkerfi og merkimiðaprentarar.

Lækna- og heilsubúnaður:Færanlegir skjáir, meðferðartæki, innrennslisdælur og rafrænir blóðþrýstingsmælar.

Neytenda- og snjallvélbúnaður:Kaffivélar, miðstýringarborð fyrir snjallheimili, rannsóknarstofubúnaður, DIY rafræn verkefni (svo sem 3D prentaraspjöld, forritanleg aflgjafi).









LEIÐBEININGAR

HLUTI	MÁL	UNIT
Stærð	3.8	tommu
Skoðunarhorn	6 0' Klukka
Yfirlitsstærð	53.1x40x7.4	mm
Sýna rea	66.52 x33.24	mm
Drif IC	ST7567
SKJÁRMÁL	FSTN/GANGSKIPTI/JÁKVÆÐI
Tengi	COG+FPC
Rekstrarhitastig	-20 gráður - +70 gráður	gráðu
Geymsluhitastig	-30 gráður - +80 gráður	gráðu
Akstursaðferð	1/65 Duty,1/9 Bias,Vop=8.5V,Vdd=3.3V
Baklýsing	2STK HVÍTAR LEDS, IF=30mA & VF=3.0±0.10V
